混凝土泵中混凝土分配阀的类别与工作方式

类别：新闻中心时间：2019/1/9 浏览量：

分配阀的功用是控制料斗、两个混凝土缸及输送管道中的混凝土流道。分配阀是活塞式混凝土泵的一个关键部件，混凝土泵的结构型式主要差异在分配阀。它直接影响混凝土泵的结构形式、吸人性能，压力损失和适用范围。如集料斗及搅拌装置的布置、泵的出口形式、输送容积效率以及工作可靠性等；泵送混凝土的堵塞故障90％发生在分配阀处。

混凝土泵两个缸共用—个集料斗，两个缸分别处于吸入行程和排出行程。处于吸人行程的工作缸和料斗相通。而处于排出行程的工作缸则与输送管相通，所以分配阀应具有二位四通(通料斗、两缸及输送管)的性能。对混凝土分配阀的要求主要有以下几点：

1)流通合理，通道短而流畅，截面和形状变化小，吸入排出性能好；

2)换向速度快，避免混凝土倒流；

3)密封性能好、不致因漏浆而降低混凝土的可泵性；

4)结构简单且耐磨，更换方便。

分配阀可分为转阀、闸板阀及管形阀三大类。目前在液压式混凝土泵中普遍使用的分配阀为闸板阀和管阀两种型式。

1．管形阀

管形阀是一种性能良好的分配阀，它既是混凝土分配阀，又是混凝土输送管道的组成部分。它装在料斗内，出料端总是和输送管道接通，吸料端沿眼镜板来回摆动，交替地同两个混凝土缸接通。与管形阀接通的混凝土缸处于排料冲程，不接通的另一个混凝土缸从料斗中吸料。其特点是：结构新颖，流通合理，截面变化平缓，泵送阻力小，阀部不容易堵塞。

管形阀主要有平置式S形分配阀、立置式C形分配阀和裙阀等三种形式；

（1）S形分配阀 S形分配阀是目前混凝土泵使用广泛的—种分配阀。S形分配阀的结构下图所示。阀体9形状呈S形，其壁厚也是变化的，磨损大的地方壁厚也大。摇臂轴6与摇臂2相连，摇臂轴6穿过料斗时，有一组密封件起密封作用。大部分S管在切割环8内有弹性(橡胶)垫层，可对眼睛板7与切割环8之间密封起一定的补偿作用。

S形分配阀的工作原理。工作时，摆动油缸推动S形分配阀左右摆动，当水平S形管摆至与混凝土缸1对接时，处于压送过程，而另—混凝土缸2处于吸料过程；当S形管摆到与工作缸2对接时，该缸处于压料过程，而缸1则处于吸料过程。

(2)C形分配阀 C阀主要用于臂架式混凝土泵子，因为它能将混凝土拌和物经较短的通道引上臂架。左侧混凝土缸处于进料状态，与料斗相通，右侧混凝土缸处于压送状态，其出料口与C形分配阀相通。在摆阀油缸的作用下，C形阀的进料口交替地与两个混凝土缸对接进行吸料和泵送。C形阀的大特点是摆动点(或摆动点的支承轴承)位于料斗之，转动部分不易被混凝土砂浆侵入，所以寿命长、可靠性高。阀口与切割环磨损也可以进行自动补偿。 C形阀的摆动管在下弯道处由于曲率半径较小，阻力较大；另外C形管与料斗壁之间会有粗集料堆积，引起摆动困难。尽管C形管阀有自身的缺点，但由于结构上的优点与修理上的优点，目前仍被广泛地使用在拖泵与泵车中。

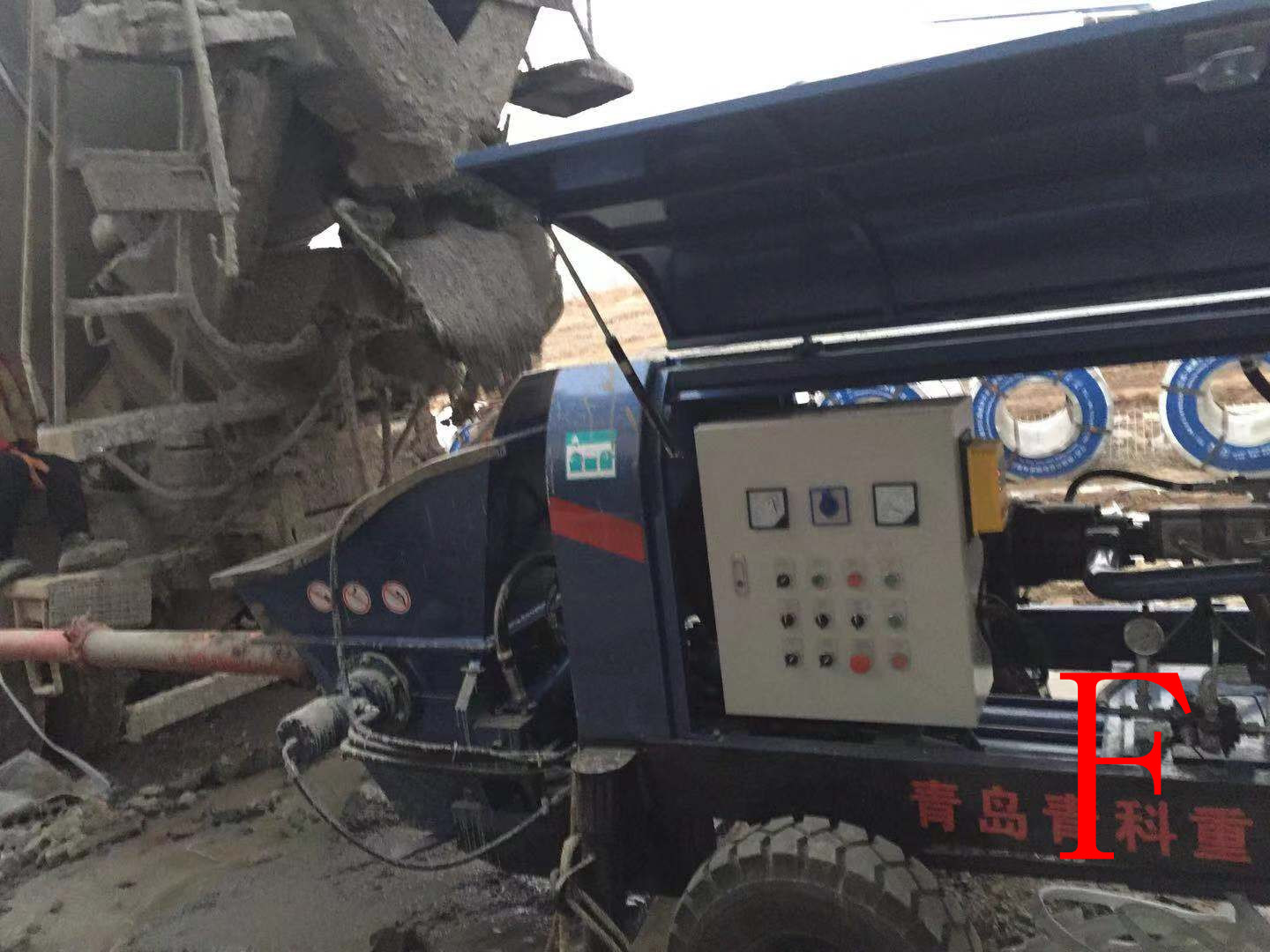

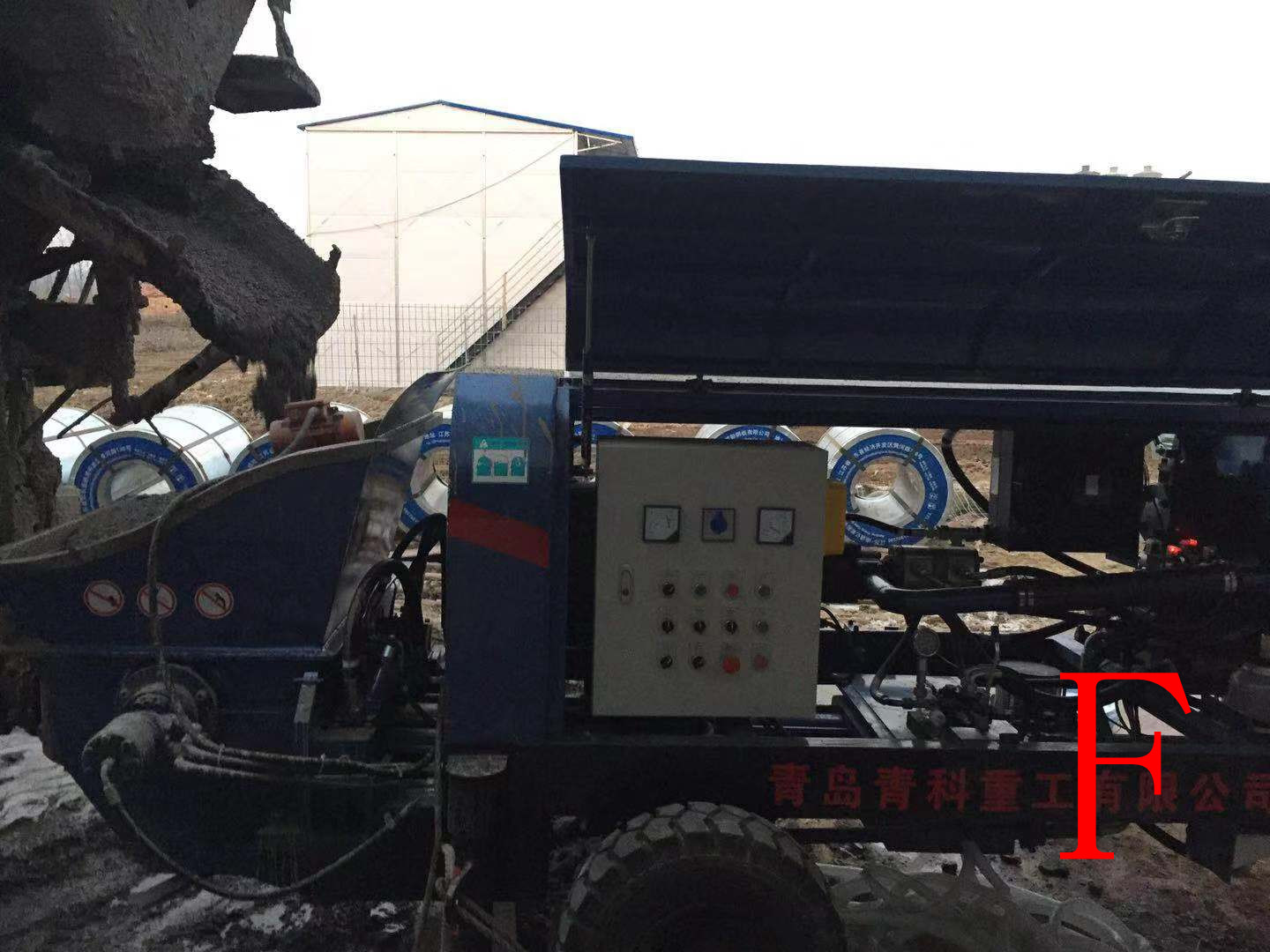

(3)裙阀裙阀的出料端与回转轴线不重合，存在回转半径，裙阀的几何形状类似喇叭短裙形，如下图所示。泵送时，大端为输出端，小端为输入端；裙阀的摆动轴横穿料斗的后壁板支承，摆动油缸带动裙阀摆动，摆动时裙阀的前后端面均作摆动。裙阀回转阻力比—般S阀要小，阀口切割环与眼睛板的间隙可以自动补偿。阀体短，内径大小节流，压力损失小。裙阀内产生堵塞故障的可能性大为减少，清洁方便。青科重工细石泵混凝土泵
