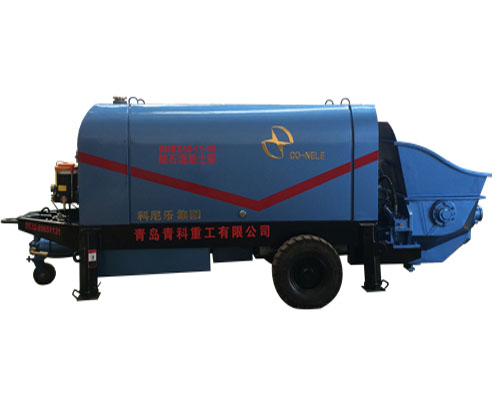

DHBX40
  • DHBX40

DHBX40

所属:小骨料混凝土泵
订购热线:400-0058-311
介绍与参数

产品简介

我公司在细石混凝土泵的基础上为了满足不同的需求,研究开发了HBX小骨料混凝土细石泵,该产品填补了细石泵和混凝土泵的空白,该系列产品体积小,重量轻,挪动方便,满足一些新农村的建设,小骨料混凝土的施工要求。

产品特点

1.采用全液控换向液压系统:泵送、S管分配交替换向动作无需电信号参与,换向冲击小,噪音低,明显提高液压泵、液压阀的寿命。
2.全液控液压系统省去电控信号的中间环节,大大提高整套设备运行可靠性。
3.采用集中阀板:将主系统液压阀集中—阀板上,减少交叉连接的管路,系统更加紧凑,降低漏油机会。
4.动力及液压系统
电机系列动力采用国内外知名品牌—烟台电机,西门子贝得电机。柴油机系列动力采用原装VOLVO柴油机、潍柴道依茨。主油泵采用德国哈威,力士乐,日本川崎系列。液压阀采用国内外知名品牌。液控混凝土泵用特制的液压阀,通流量大,能量损失小,保证系统可靠性的同时也节省了能源。液压胶管接头采用美国伊顿产品,确保液压系统安全,无泄漏。散热器采用板翅风冷式散热器(电机),确保系统在允许的最高温度下工作。大油缸密封件采用美国派克产品。
5.电器部分
电器产品采用施耐德、LG产品,提高电控系统可靠性。
6.机械部件
料斗全新设计,采用16锰钢焊制,耐磨;混凝土在料斗内流动性和吸入性好。
S管阀采用高锰钢整体铸造成型,易磨损面采用抗磨材料堆焊,具有耐高压与耐磨损双重优点;内腔过渡圆滑,混凝土在内流动畅通,泵送性能进一步提高。花键轴采用合金材料进行特殊表面处理,提高了耐磨性及疲劳强度。眼镜板、切割环采用硬质合金镶嵌制造,经久耐用。搅拌系统独特双重密封结构,内注高压润滑油,防止砂浆进入,保护搅拌轴。采用高耐磨大弧度搅拌叶片喂料,有效提高吸入性能。混凝土活塞采用进口材料精密加工而成,具有耐水解,耐磨,耐高温的优良品质。
7.润滑系统
集中润滑系统,采用递进式分配器逐一给润滑点供油,并可定时,注油量准确,节省油脂用量。

技术参数


参数名称

单位

参数

整机性能

最大理论排量

m3/h

40

最大理论输送压力

Mpa

11

最高泵送次数

次/min

24

分配阀形式


S管阀

输送缸规格

mm

Φ160x1200

出料口直径

mm

Φ125

上料高度

mm

1100

动力系统

柴油机功率

kw

56

额定转速

r/min

2200

液压油路形式


开式回路

主系统最高油压

Mpa

28

液压系统

搅拌系统最高油压

Mpa

12

最高搅拌转速

r/min

40

液压油箱容积

L

200

允许最大骨料粒径

mm

30

输送管内径

mm

Φ100或φ80

其它参数

外形尺寸(长x宽x高)

mm

4500x1500x1750

主机质量

kg

2800

拖行速度

km/h

≤8

施工视频1

施工视频2

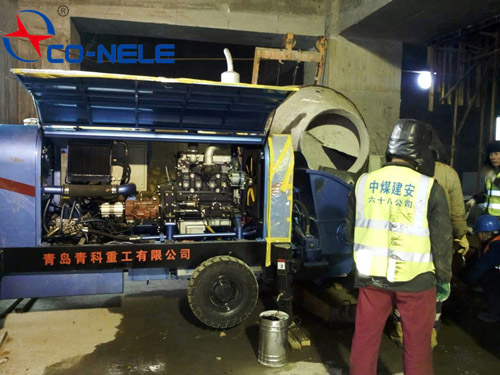

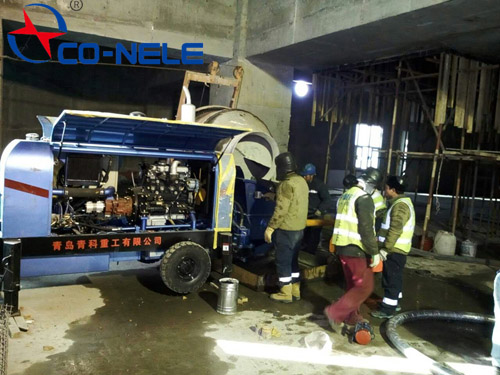

施工案例
