XBS30

所属：混凝土泵

订购热线：400-0058-311

介绍与参数

技术优势

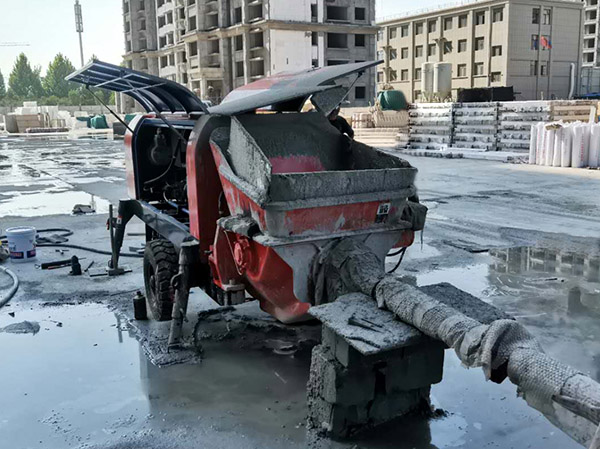

1.XBS30是针对地暖施工的特点而专门开发的砂浆输送设备，适用于地暖工程中细石混凝土填充层或砂浆填充层的大面积、高效率的施工。
2.XBS30还适用于各类工程建设中细石混凝土的输送，耐火、保温材料的输送；生态坏境建设中的绿化土壤的输送，各类基础桩的压力灌浆。
3.XBS30细石泵原来φ80输送管基础上换成φ100的输送管，可以输送3cm以下混凝土，使XBS细石泵的用途更加广泛。

性能特点

1.采用先进的S管阀换向，能满足细石混凝土的输送；
2.眼镜板和切割环采用高硬耐磨合金材料，寿命更长；
3.出口压力高，能满足高层建筑和远距离施工的输送要求；
4.液压油冷却采用风冷系统，冷却效果好，使用简便；
5.具有反泵功能，最大限度减少管道堵塞；
6.配有手动集中润滑系统，确保转动件使用寿命；
7.电器箱配备有限遥控手柄，便于操作。

产品配置

一、液压系统
全新的液控换向技术的应用使得泵送工作更加可靠，液压系统故障率更低；配置液控系统特制阀，大通流量低能耗并且冲击小，延长使用寿命。
二、动力系统
电机细石泵采用国内外知名品牌烟台电机、西门子贝得电机，柴油机细石泵采用低能耗高效率的天津雷沃、玉柴品牌。
三、主油泵
采用合资品牌恒功率变量柱塞泵，恒功率控制有效防止电机、柴油机过载，比常规齿轮泵承受更高的压力和负载。
四、散热系统
采用风冷或水冷双冷却系统，不仅适用于高温气候，而且适用于严寒气候，有效控制液压系统油温，保障了设备运行的安全可靠性。
五、电控系统
主要电器采用施耐德，LS品牌。
六、料斗装置
加大料斗容积加上栅栏配备振动电机，满足泵送细石混凝土的要求。
七、S管阀
S管阀采用高锰钢整体铸造成型，易磨损面采用抗磨材料堆焊，具有耐高压与耐磨损双层优点；内腔过渡圆滑，混凝土在内流动畅通，泵送性能进一步提高；花键轴采用合金材料进行特殊表面处理，提高了耐磨性及疲劳强度。
八、眼镜板、切割环
眼镜板、切割环采用硬质合金镶嵌制造，经久耐用。
九、液压管路接头
胶管意大利进口，接头美国伊顿，胶管接头总成由伊顿成套提供。
十、集中润滑系统

由一个柱塞泵将润滑剂注入到主管线中，并通过分配器将润滑剂分配到各润滑点。“点对点”润滑保障关键部件免受磨损。

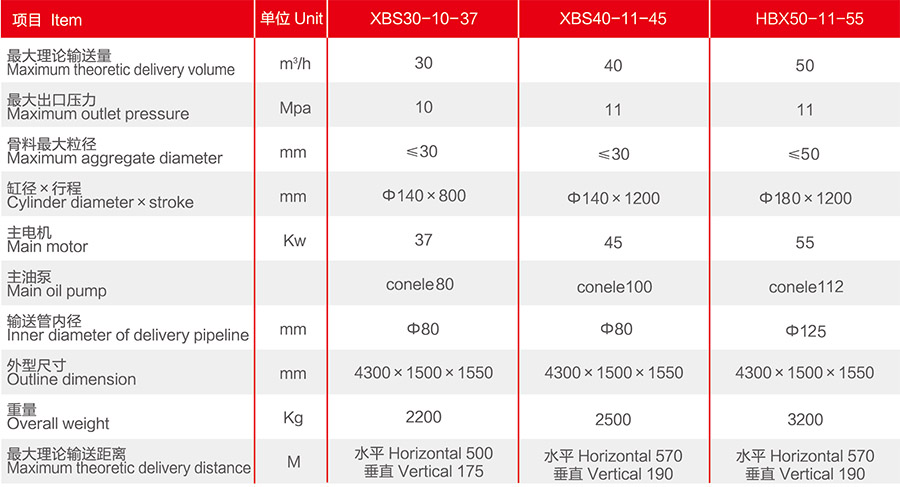

技术参数

项目	单位	XBS30-10-40
最大理论输送量	M3/h	30
最大出口压力	Mpa	10
骨料最大粒径	mm	≤30（≤20）
缸径X行程	mm	Φ140x800
主电机	Kw	37
主油泵		Conele80
输送管内径	mm	Φ100（φ80）
外型尺寸	mm	4300x1500x1550
重量	Kg	2200
最大理论输送距离	M	水平500垂直175
