青科小课堂——小型混凝土泵基本工作原理-换向动作的实现

类别:新闻中心 时间:2020/3/28 浏览量:

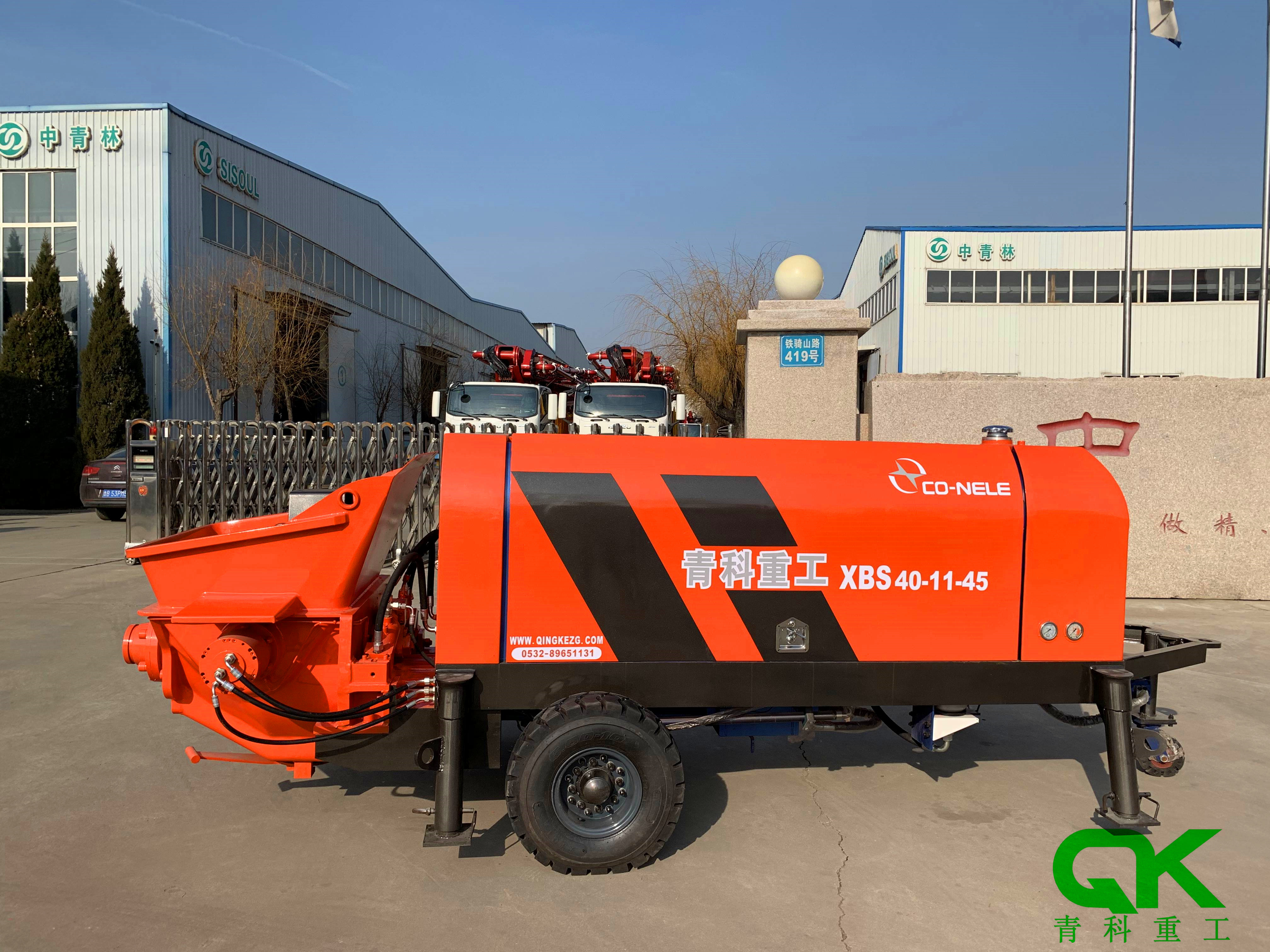

小型混凝土泵大多采用双缸的形式,其两个液压缸带动两个输送缸活塞交替工作,不仅使混凝土的输送变得更为平稳、连续,而且使排量也大为增加。其工作原理根据分配阀和控制方式的不同而有所不同,但主要区别还是体现在换向动作的实现上。下面以S管阀小型混凝土泵为例阐述其工作原理。

S管阀小型混凝土泵的工作原理。泵送混凝土时,在主液压缸的作用下,活塞前进,旁边的活塞则后退。此时摆阀液压缸处于伸出状态,另一处于朝状态,通过摆臂作用,里面的混凝土在活塞的推动下,由S管进入输送管道。而料斗里的混凝土被不断后退的活塞吸入输送缸。当活塞前进到位、另一活塞后退到位以后,控制系统发信号,使摆阀液压缸伸出、另一缩回,当摆阀液压缸都换向到位后,发出信号,使两个主液压缸换向,推动活塞前进,另一后退,上一轮吸进输送缸里的混凝土被推入S管进入输送管道,同时,输送缸吸料。如此反复动作,从而完成小型混凝土泵混凝土料的连续泵送。

小型混凝土泵反泵时,通过反泵操作使吸入行程的混凝土输送缸与S管阀连通,使外在推送行程的混凝土与料斗连通,从而将小型混凝土泵管路中的混凝土泵回料斗。
