浅析混凝土输送泵的分类及其输送原理

类别：新闻中心时间：2019/7/26 浏览量：

1、产品混凝土臂架式泵车的臂架高度指臂架全部展开后，地面与臂架顶端间的大垂直间隔。其主要参数为臂架高度和理论运送量，其臂架高度和理论运送量已系列化。
2、按工作时产品混凝土泵出口的产品混凝土压力即泵送产品混凝土压力分为：低压(2.6-5.1MPa)、中压(6.2-8.6MPa)、高压(10.1-18.1MPa)和超高压(22.1MPa)。

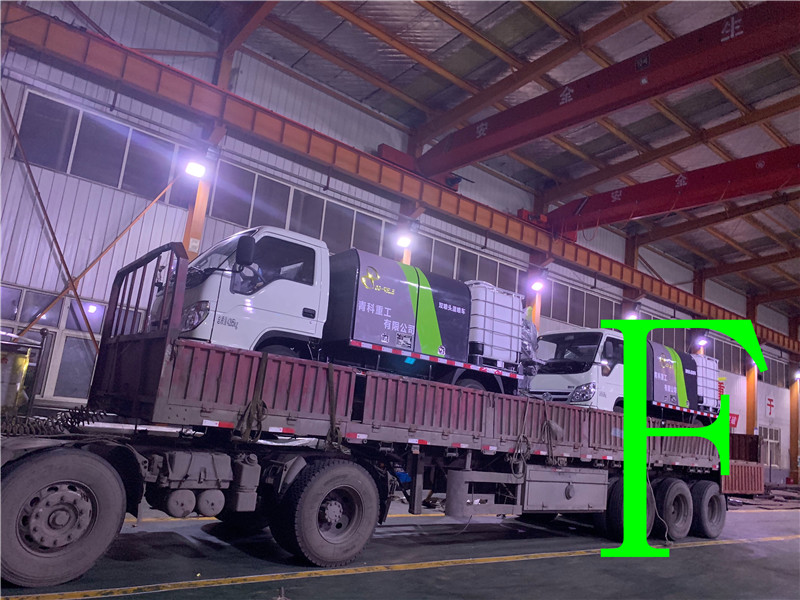

混凝土泵青科重工湿喷台车
3、按臂架高度分为：短臂架(14-29m)、长臂架(32-48m)、超长臂架(52-63m)。
4、按理论运送量分为：小型(45-88m3/h)、中型(91-131m3/h)、大型(151-205m3/h)。
5、按臂架节数分为： 2、3、4、5节臂。
6、按臂架折叠方法可分为：Z形折叠、卷折式。

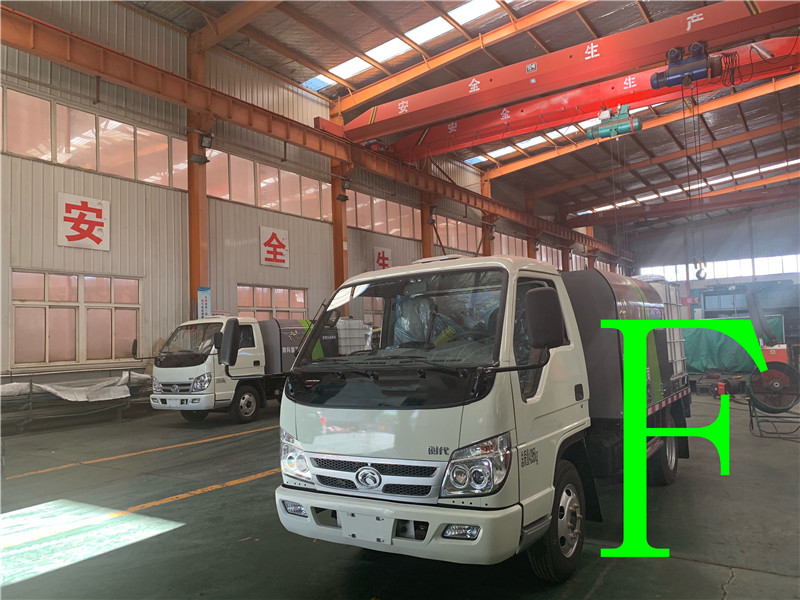

混凝土泵青科重工湿喷台车
混凝土泵如何输送的原理：
1、运送泵由料斗、泵送系统、液压系统、清洗系统、电气系统、电机、行走底盘等组成，组织由两只主缸，水箱，换向设备，两只混凝土缸，两只混凝土活塞，料斗，分配阀(S形阀)，摆臂，两只摇摆油缸和出料口组成。混凝土活塞分别与主油缸活塞杆衔接，在主油缸液压油效果下，作往复，一缸行进，则另一缸后退；

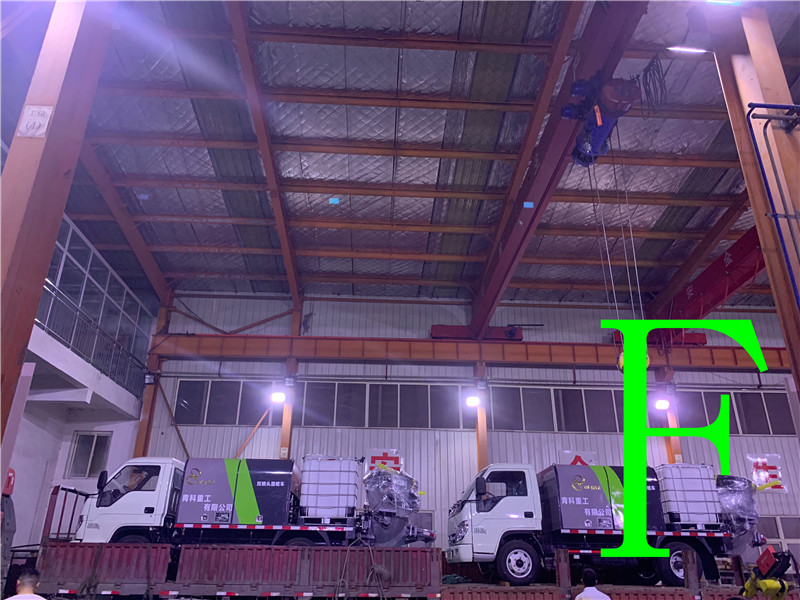

混凝土泵青科重工湿喷台车

2、混凝土缸出口与料斗连通，分配阀一端接出料口，另一端能过花键轴与摆臂衔接，在摇摆油缸效果下，可以左右摇摆。泵送混凝土料时，在主油缸效果下，混凝土活塞行进，混凝土活塞后退，一起在摇摆油缸效果下，分配阀与混凝土泵缸连通，混凝土缸与料斗连通。这样混凝土活塞后退，便将料斗内的混凝土吸入混凝土缸，混凝土活塞7行进，将混凝土缸内混凝土料送入分配阀泵出。当混凝土活塞后退至行程终端时，触发水箱中的换向设备，主油缸换向，一起摇摆油缸换向，使分配阀与混凝土缸连通，混凝土缸与料斗连通，这时活塞后退，行进。顺次循环，然后完成连续泵送，将混凝土运送到必定的高度和间隔。

混凝土泵青科重工湿喷台车
