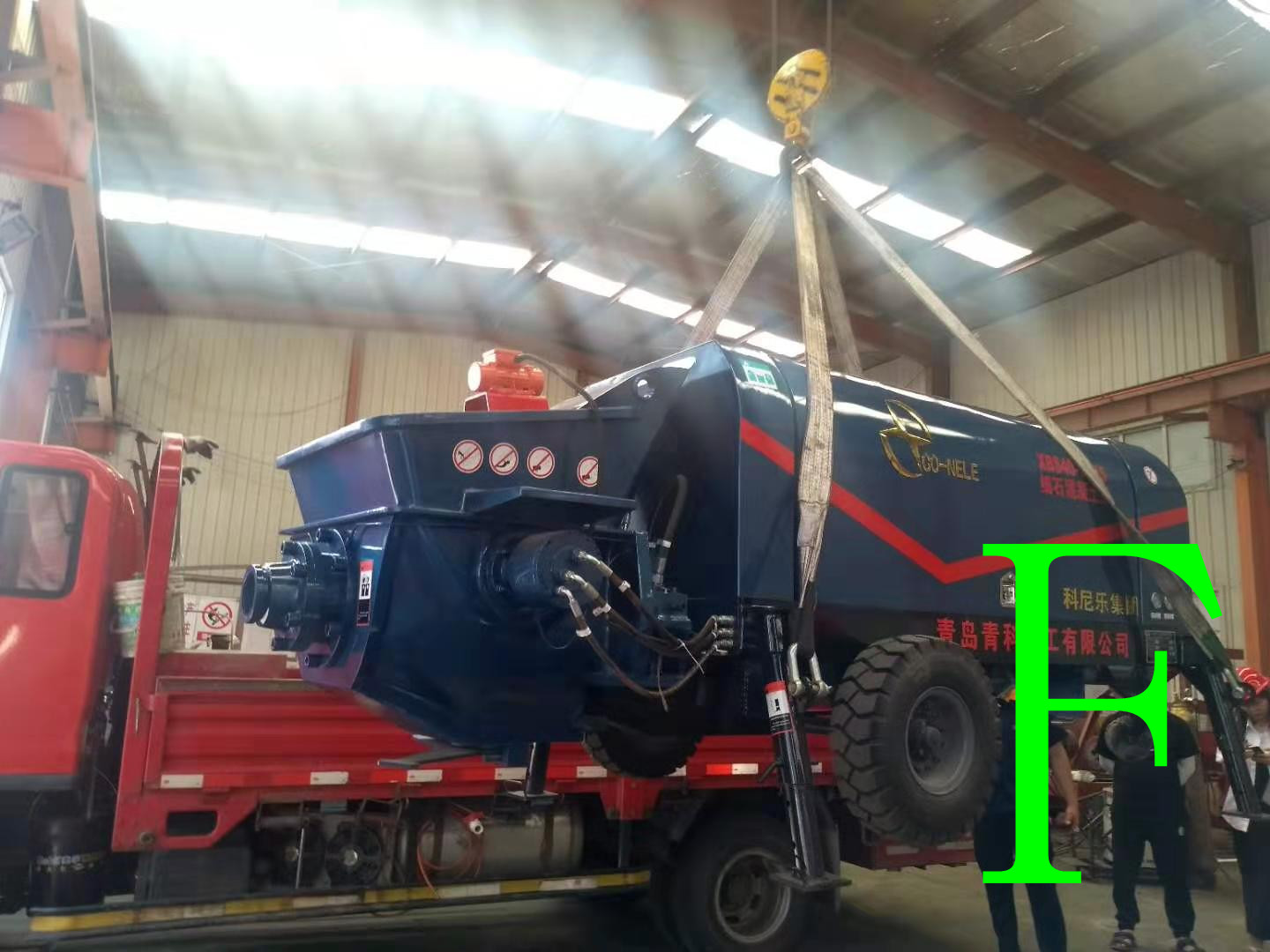

料斗又称集料斗,其中还装有搅拌装置 它是混凝土泵的承料器,其主要作用如下:
(1)混凝土输送设备向混凝土泵供料的速度与混凝土泵输送速度不可能完全一致,料斗可以起到中间调节的作用
(2)料斗中的搅拌装置可以对混凝土进行二次搅拌,减小混凝土的离析现象,并改善混凝土的可泵性。
(3)搅拌装置螺旋布置的搅拌叶片还起到向分配阀和混凝土缸喂料的作用,提高混凝土泵的吸入效率。
料斗主要由料斗本体和搅拌装置两部分组成,料斗本体主要由料斗体、防溅板、方格网和料斗门等四部分组成。料斗本体用钢板焊接而成。其前后左右用四块厚钢板。右右两带圆孔的侧板是用来安装搅拌装置,而其后壁内混凝土出口与两个混凝土缸连通,前臂与输送管道相连。混凝土泵作业时要将防溅板竖起,防止料斗进料时混凝土砂浆溅到混凝土泵的其它部位;当混凝土泵停止工作时,把防溅板放倒.盖在料斗的上部,可减少杂物进入料斗的机会。方格网用圆钢或钢板条焊接而成,用两个铰点同料斗连接,当检修料斗内部或清理料斗时,可把方格网向上翻艇。方格网可以防止混凝土拌合物中超粒径的骨料或其他杂物进入料斗,减少泵送故障,同时保护了操作人员的安全。
搅拌装置包括搅拌轴部件、搅拌轴承及其密封件等部分,
搅拌轴部件出搅拌轴、螺旋搅拌叶片、轴套等组成。搅拌轴由中间轴、左半轴、右半轴组成并通过轴套用螺栓连接成一体,轴套上焊接着螺旋搅拌叶片。这种结构形式有利于搅拌叶片的拆装。搅拌轴是靠两端的轴承、轴承座(马达座)支撑的,搅拌轴承采用调心轴承,轴承座外部还装有黄油嘴的螺孔,其孔道通到轴承座的内腔,工作时可对轴承进行润滑。为了防止料斗内的混凝土浆进入搅拌轴承,左、右半轴轴端装有J形密封圈。左半轴轴头通过花键套和液压马达连接,工作时由液压马达直接驱动搅拌轴带动搅拌叶片旋转。
搅拌轴传动装量的形式有两种,一种是液压马达通过机械减速后驱动搅拌轴;另外一种是液压马达直接驱动搅拌轴。而机械减速的方式又有链传动、蜗轮蜗杆传动,以及齿轮传动。
